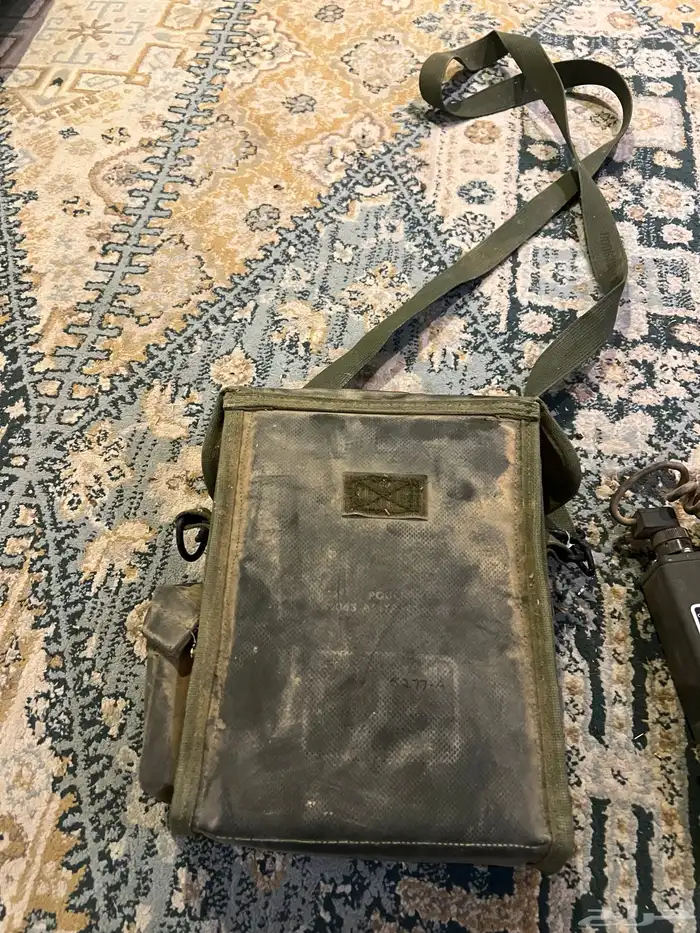

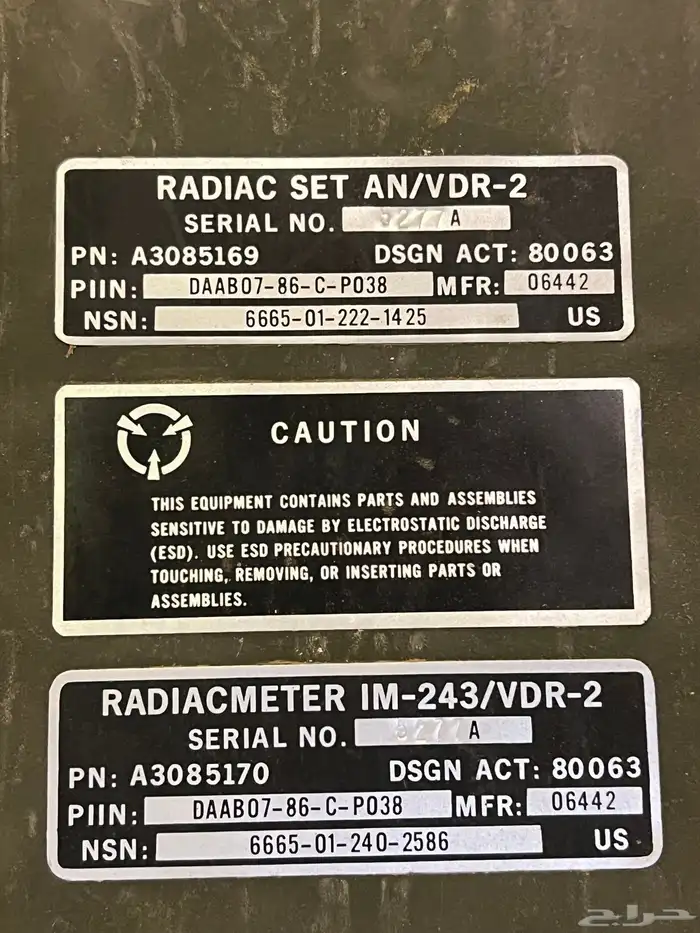

الجهاز هو Radiac Set AN/VDR-2، ومعه جزء مذكور باسم Radiacmeter IM-243/VDR معه شنطه مخصصه له صناعه أمريكيه هذا جهاز عسكري أمريكي مخصص لقياس الإشعاع النووي (Radiac = Radiation Detection, Indication, and Computation) 1. وظيفته واستخداماته • الوظيفة الأساسية: الكشف عن مستويات الإشعاع المؤين (مثل غاما وبيتا) وقياس شدتها. • الاستخدامات العسكرية: • تقييم مستويات التلوث الإشعاعي بعد انفجار نووي أو حادث إشعاعي. • مسح المناطق والمعدات والأفراد لمعرفة هل يمكن دخول المنطقة أو تحتاج إزالة تلوث. • جزء من معدات الدفاع النووي والبيولوجي والكيميائي (NBC). • الاستخدامات المدنية المحتملة: في فرق الاستجابة للطوارئ أو المختبرات التي تتعامل مع مصادر مشعة. 2. مكوناته • الوحدة الرئيسية (AN/VDR-2): المعالج وواجهة التحكم. • المجس أو العداد (IM-243/VDR-2): وحدة قياس الجرعة الإشعاعية. • الأسلاك والمقابس العسكرية: لتوصيل المجس بالوحدة. • شاشة أو مؤشر (في الواجهة الأمامية عادةً): تعرض القياسات. 3. طريقة العمل 1. التشغيل: يتم تشغيل الجهاز بواسطة بطاريات خاصة أو مصدر طاقة ميداني. 2. اختيار النطاق (Range): لضبط الحساسية حسب التوقعات (من إشعاع منخفض جدًا إلى مستويات عالية جدًا). 3. المسح: توجيه المجس أو تركيبه على الجهاز وتركه يقيس. 4. القراءة: الجهاز يعطي قيمة الإشعاع عادةً بوحدات مثل mR/h أو µSv/h. 5. التفسير: إذا كانت القراءة عالية، فهذا يدل على تلوث إشعاعي أو مصدر قوي. 4. ملاحظات وتحذيرات • الجهاز حساس للتفريغ الكهروستاتيكي (ESD)، لذا يجب التعامل معه بحذر. • غير مخصص للهواة؛ لأنه مصمم وفق معايير عسكرية. • إذا تم تشغيله بالقرب من مصدر مشع، يمكن أن يظهر قراءات مرتفعة جدًا. • غالبًا يستخدم مع معدات حماية شخصية (بدلات، كمامات، قفازات)
